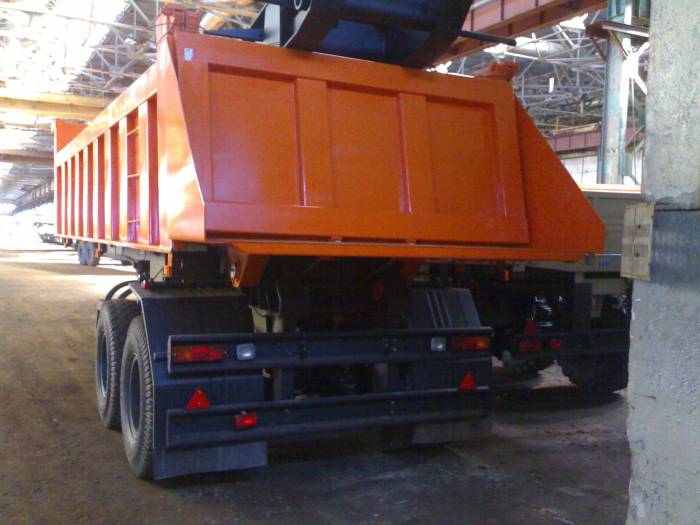

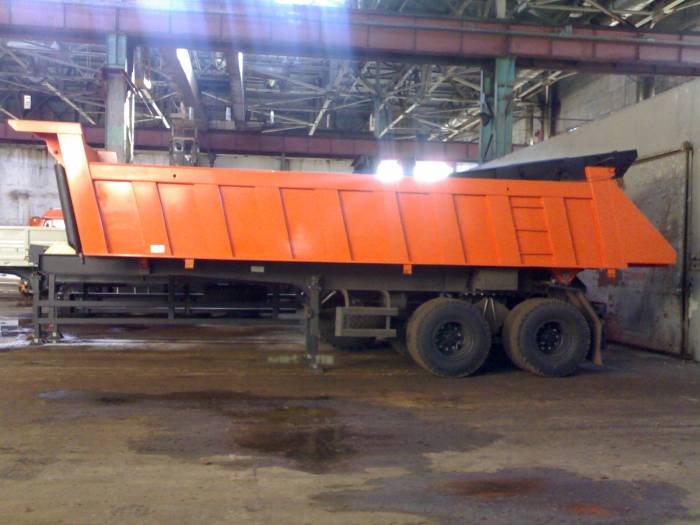

Полуприцеп-самосвал НЕФАЗ-9509 предназначен для перевозки сыпучих строительных и промышленных грузов.
Платформа – металлическая, сварная, с защитным козырьком, с откдным задним бортом или с тентом, или с нарощенными боковыми и задним бортами.
Опрокидывающий механизм платформы – гидравлический с электропневматическим дистанционным управлением, обеспечивает разгрузку платформы полуприцепа через задний борт.

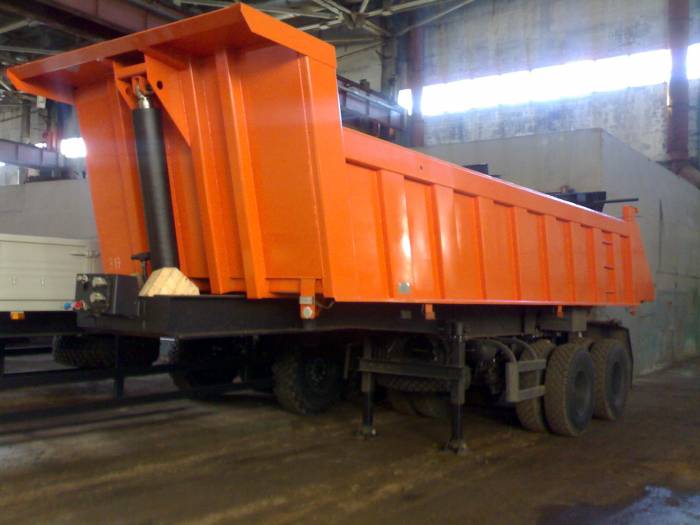

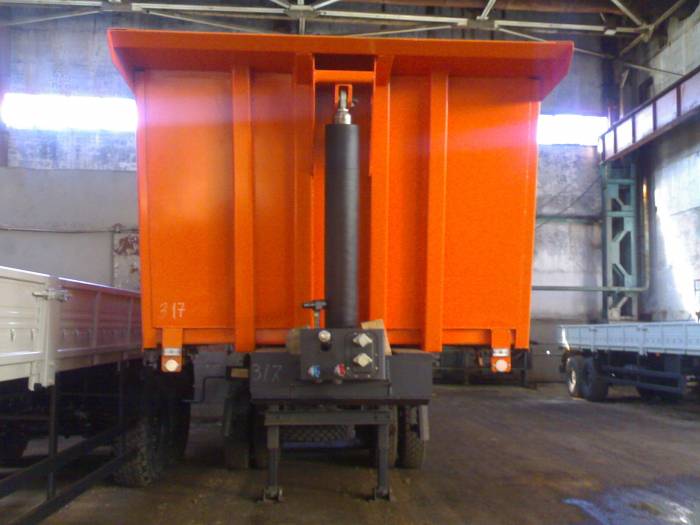

Гидроцилиндр – телескопический, пятиступенчатый, одностороннего действия.
Полуприцеп снабжен стабилизатором, предотвращающим боковое смещение платформы относительно рамы при разгрузке и являющимся связующим звеном между рамой и платформой.
Тормозные системы:
рабочая – двухпроводная с пневмоприводом , тормозные механизмы всех колес барабанного типа, с АБС.
стояночная – пневматический привод от пружинных энергоаккумуляторов на тормозные механизмы колес задней оси.
Масса перевозимого груза 26000…28500 кг
Снаряженная масса 10000...11000 кг
Полная масса 36500…39000 кг
Распределение нагрузки от полуприцепа полной массой:
на седельное устройство тягача 14500…15220 кг;
на дорогу через заднюю тележку 22000…23780 кг;
Внутренние размеры платформы:
длина по средней линии борта 7475 мм;
ширина 2300 мм
высота 1035 мм
Объем кузова 18... 26 м3
Направление разгрузки назад
Время подъема груженой платформы 40 секунд
Время опускания порожней платформы 45 секунд
Угол подъема платформы 45 градусов

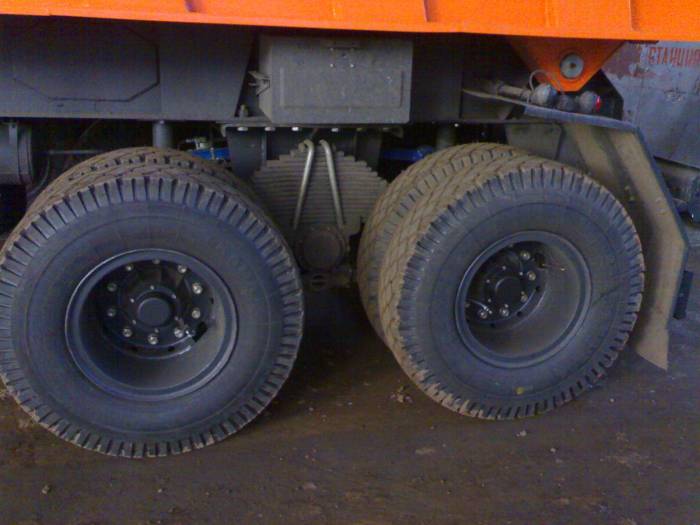

Подвеска балансирная на двух полуэллиптических рессорах
Количество осей/колес 2/8
Колеса бездисковые
Шины 12.00R20
Максимальная скорость транспортирования прицепа 80 км/ч
Высота седельно-сцепного устройства тягача для транспортировки полуприцепа 1300…1400 мм
