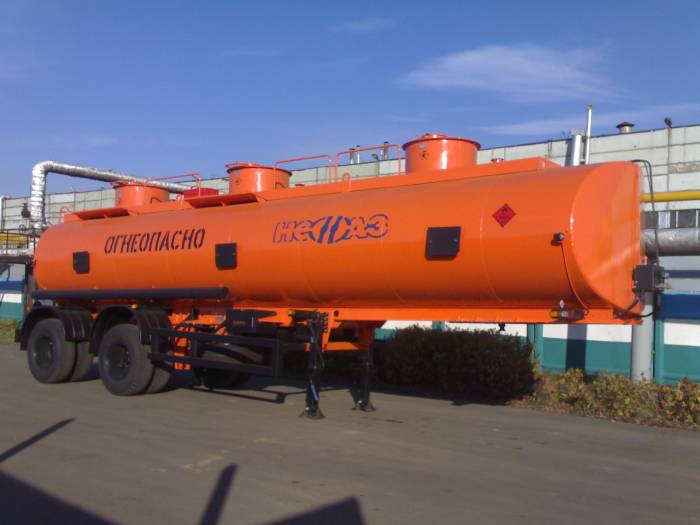

Полуприцеп-цистерна НЕФАЗ-9693 предназначена для транспортирования и кратковременного хранения светлых нефтепродуктов по дорогам общей сети.
Вариантные исполнения:
9693-0000010 - без насоса;
9693-0000010-01– с насосом для наполнения (опорожнения) и перекачивания топлива из одной емкости в другую минуя собственную.
Цистерна овальная, разделенная на три изолированных отсека. Корпус ППЦ оборудован горловинами с наливными люками, дыхательными клапанами, датчиками уровня топлива с контрольными приборами, фланцем для присоединения устройства для наполнения (опорожнения).
ППЦ оборудован ящиком ЗИП, пеналами для укладки напорно-всасывающих рукавов, площадкой безопасности в зоне горловины с поручнем и лестницей, противопожарным инвентарем, боковой защитой и держателем запасного колеса.

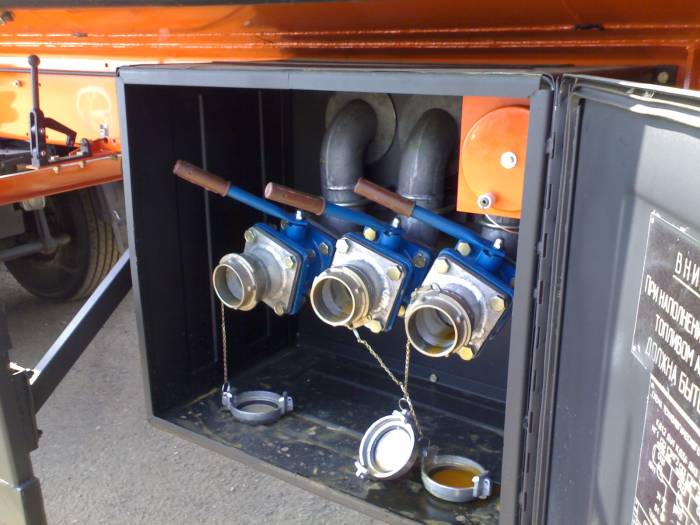

Технологическое оборудование включает в себя устройство наполнения (опорожнения), состоящее из трубопроводов, нижних клапанов, запорной арматуры и системы управления нижними клапанами, а также центробежный насос 1СВН-80А-Л-У2 (9693-0000010-01)

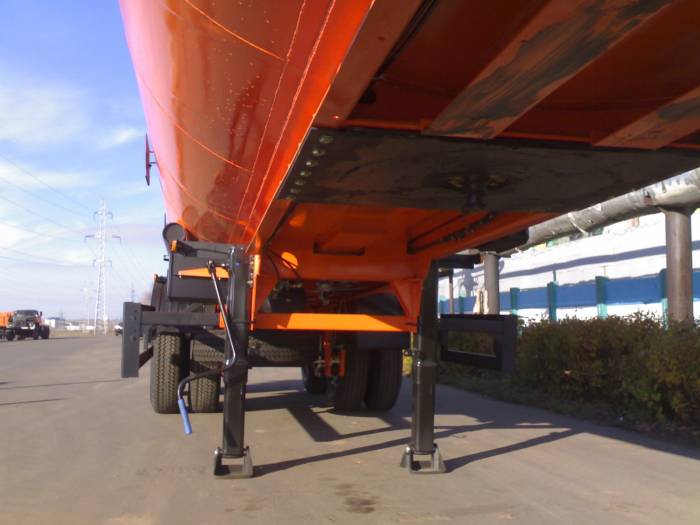

Опорное устройство служит передней опорой отцепленного от тягача ППЦ.
Тележка двухосная с двухскатной ошиновкой.
Тормозные системы:
рабочая – двухпроводная с пневмоприводом, тормозные механизмы всех колес барабанного типа, АБС ("Wabco", "Knorr Bremse");
стояночная – механический тросовый привод на тормозные механизмы передней и задней оси.
Номинальная вместимость цистерны 30000 литров
Масса снаряженного ППЦ:
-9693-0000010 - 7480 кг
-9693-0000010-01 - 7600 кг
Полная масса ППЦ:
-9693-0000010 - 33280 кг
-9693-0000010-01 - 33400 кг
Распределение нагрузки от полной массы в сцепе с тягачом не более:
9693-0000010
- на седельное устройство тягача 14640 кгс
- на дорогу через шины тележки 18640 кгс
9693-0000010-01
- на седельное устройство тягача 14700 кгс
- на дорогу через шины тележки 18700 кгс
Полный слив при установке ППЦ на горизонтальной площадке.
Насос 1СВН-80А-Л-У2
Время слива топлива
самотеком не более 75 минут
с помощью насоса не более 60 минут
Подвеска балансирная на четырех полуэллиптических рессорах
Количество осей 2 шт.
Количество колес 8 шт.
Колеса дисковые 8,0В-20
Шины 11.00R20
Максимальная скорость транспортирования ППЦ полной массой 80 км/ч
Базовый тягач КАМАЗ-6460
