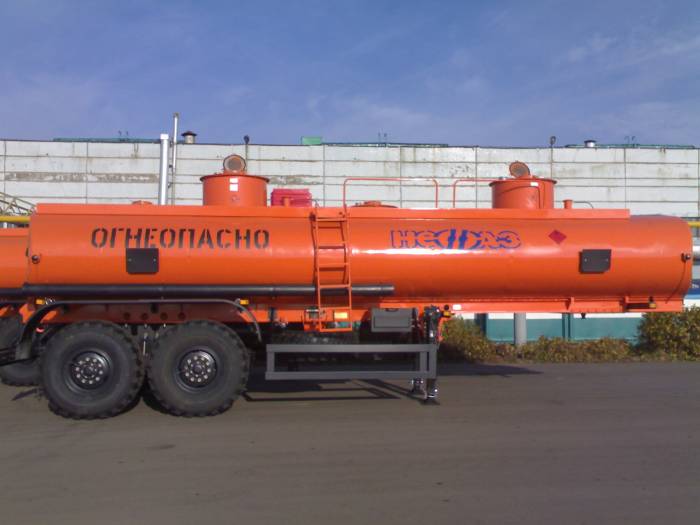

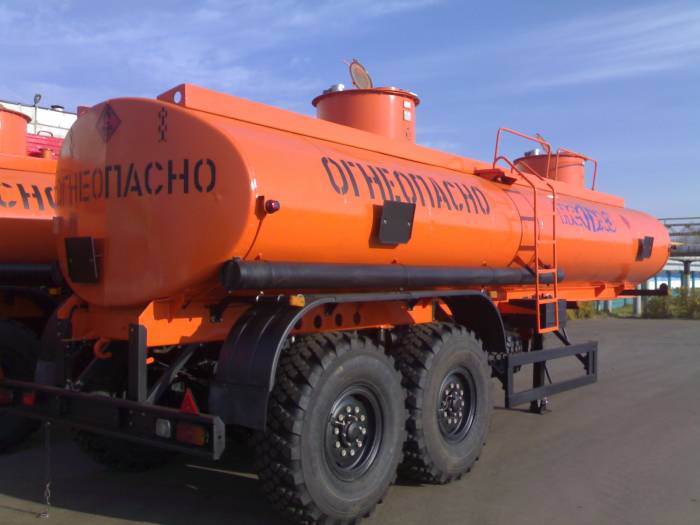

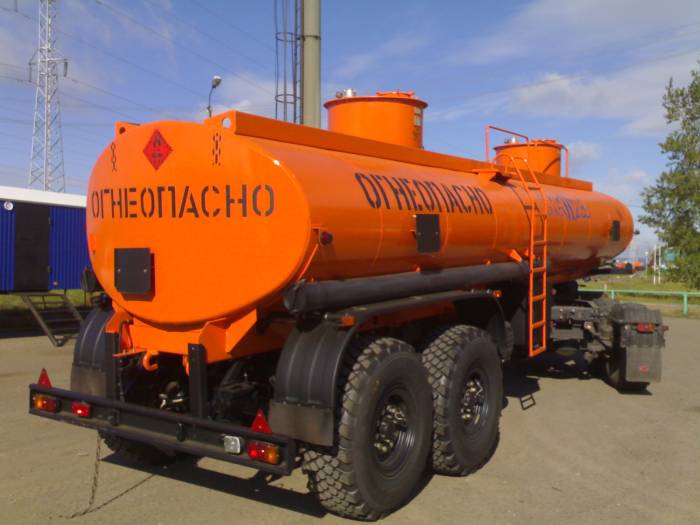

Полуприцеп-цистерна НЕФАЗ-96742-0000020-03 предназначен для транспортирования и хранения светлых нефтепродуктов.
Комплектации:
96742-0000020-03 – без насоса;
96742-0000021-03 - с насосом для наполнения (опорожнения) и перекачивания топлива из одной емкости в другую минуя собственную;
96742-0000023-03 – с раздаточным оборудованием для дозированной выдачи топлива по счетчику жидкости.
Цистерна оборудована ящиком ЗИП, пеналами для укладки рукавов, площадкой безопасности в зоне горловины с поручнем и лестницей, противопожарным инвентарем, боковой защитой и держателем запасного колеса.

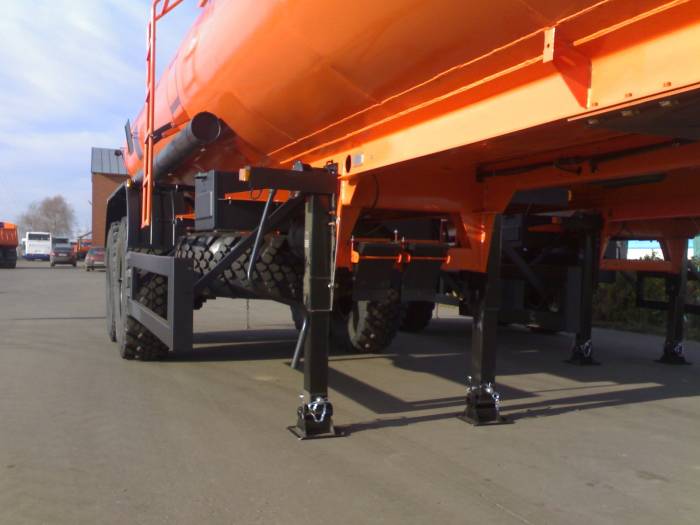

Опорное устройство служит передней опорой отцепленного от тягача ППЦ.
Тележка двухосная с односкатной ошиновкой.
Тормозные системы:
+ рабочая – двухпроводная с пневмоприводом, тормозные механизмы всех колес барабанного типа, АБС;
+ стояночная – механический винтовой привод на тормозные механизмы передних и задних колес.
Номинальная вместимость цистерны 20000 литров
Масса снаряженного ППЦ:
96742-0000020-03 - 6400 кг
96742-0000021-03 - 6520 кг
96742-0000023-03 - 6550 кг
Полная масса ППЦ:
96742-0000020-03………………………………..22650 кг
96742-0000021-03………………………………..22770 кг
96742-0000023-03………………………………..22800 кг
Распределение нагрузки от ППЦ полной массы:
- на седельное устройство тягача
96742-0000020-03…………………………………9830 кг
96742-0000021-03…………………………………9890 кг
96742-0000023-03…………………………………9900 кг
- на дорогу через шины тележки
96742-0000020-03………………………………..12820 кг
96742-0000021-03………………………………..12880 кг
96742-0000023-03………………………………..12900 кг
Полный слив при установке ППЦ на горизонтальной площадке.
Время слива:
с помощью насоса не более 40 минут
самотеком не более 50 минут
Количество осей 2 шт.
Количество колес 4 шт.
Колеса дисковые 310-533
Шины КАМА-1260-1 425/85R21
Максимальная скорость транспортирования ППЦ полной массой 80 км/ч
Базовый тягач КАМАЗ-44108

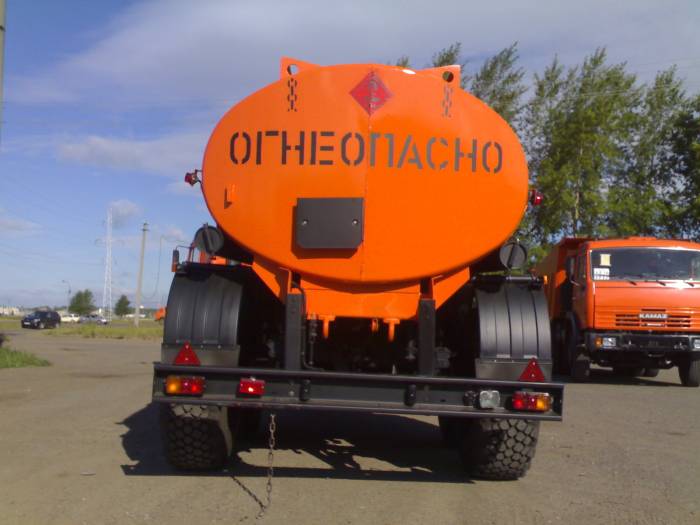

Корпус цистерны овального сечения, состоит из двух изолированных отсеков. Каждый отсек оборудован горловиной с наливным люком, дыхательными клапанами, датчиками уровня топлива с контрольными приборами.
Технологическое оборудование включает в себя устройство наполнения (опорожнения), а также центробежный насос (96742-0000021-03 и 96742-0000023-03).
Распределение нагрузки от ППЦ полной массы:
Насос 1СВН-80А-Л-У2 или СВН80-Л-У2
Подвеска балансирная на двух полуэллиптических рессорах
